INTEGRACIÓN PARA MISTRAL EN VEHÍCULO LIGERO

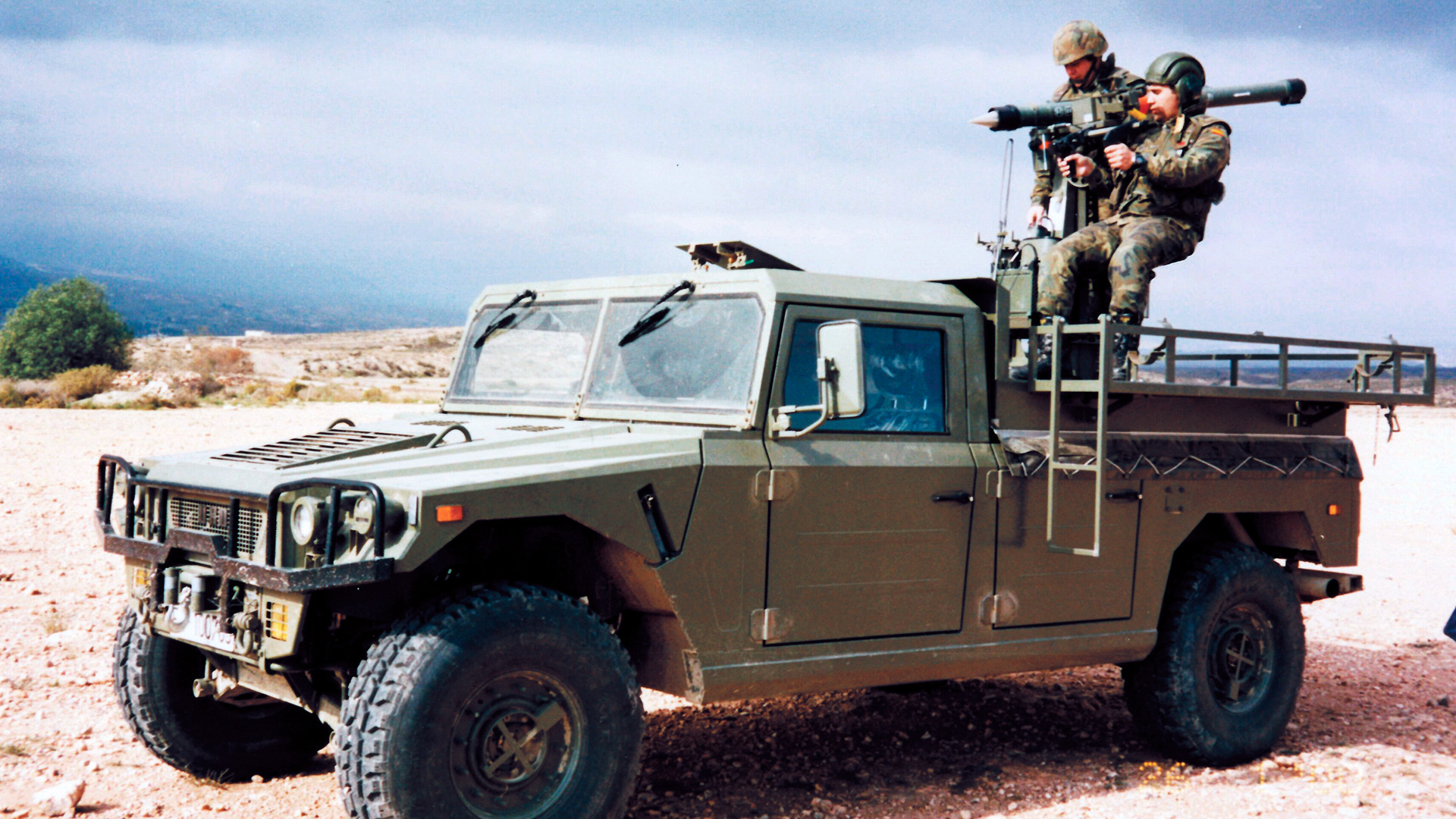

El sistema de adaptación (plataforma) permite el uso del sistema MISTRAL MANPADS sobre un vehículo VAMTAC sin mermar ninguna de las capacidades de cada uno de ellos por separado.
El conjunto del sistema de adaptación y vehículo VAMTAC permiten el desplazamiento de un Puesto de Tiro MISTRAL completo, su munición, sus sirvientes y el material de apoyo necesario para operaciones totalmente autónomas.
El sistema de adaptación permite el uso del sistema lanzamisiles MISTRAL en configuración táctica, de instrucción y de entrenamiento.
CARACTERÍSTICAS
DATOS GENERALES
- Medidas exteriores sistema cerrado (sin vehículo): 2.255 x 2.150 x 1.180 mm
- Altura máxima Sistema + vehículo: 2.250 mm
- Superficie útil de maniobra: 6,8 m2
- Capacidad de estiba 1,3 m3
PESOS
- Sistema de adaptación en vacío: 815 Kg
- Sistema de adaptación con la dotación: 1.265 Kg
ÁNGULOS DE TIRO
- ELEVACIÓN: El sistema permite operar el Puesto de Tiro con ángulos de elevación originales. Adicionalmente se incorpora un sistema de seguridad para limitar la depresión evitando daños a la cabina del vehículo.
- AZIMUT: Permite realizar fuego en un sector de 360º. Adicionalmente se incorpora un sistema exclusión de sectores de fuego por medio de limitación de giro de Puesto de Tiro.

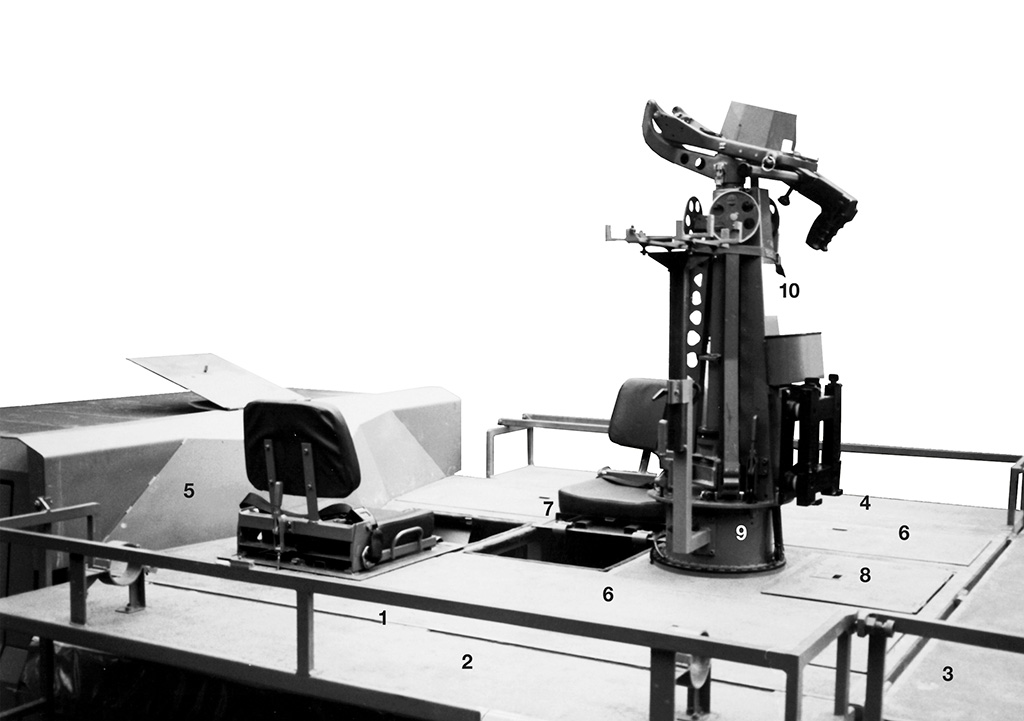

COMPONENTES Y ACCESORIOS
1 – Plataforma base, 2 – Plataforma lateral izquierda, 3 – Plataforma trasera, 4 – Plataforma lateral derecha, 5 – Deflector, 6 – Compartimiento para misiles, 7 – Compartimiento para asientos, 8 – Compartimiento para CPR’s, 9 – Sistema de giro del afuste, 10 – Afuste/soporte con P.T.
