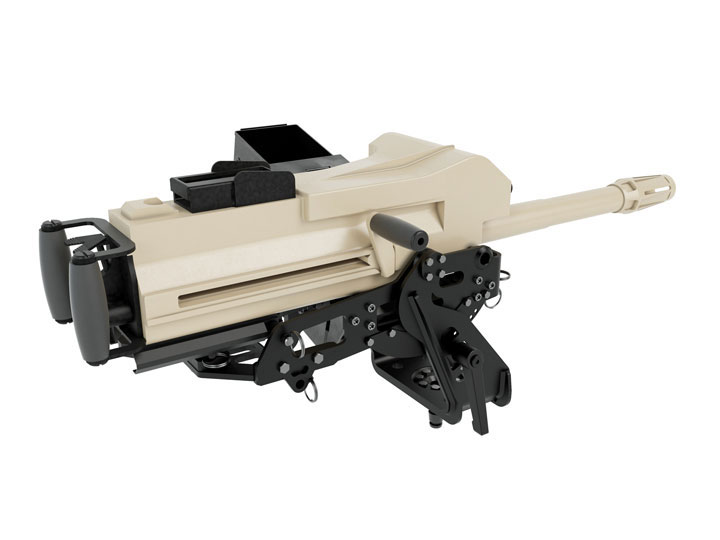

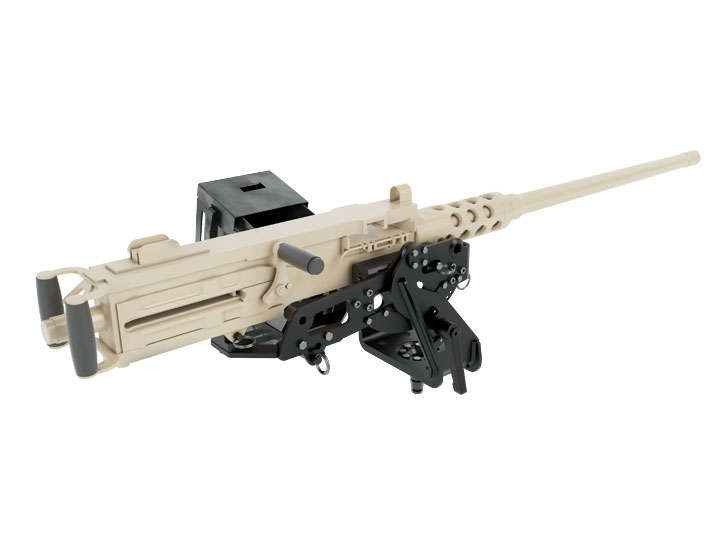

Heavy Mount M21
Afuste polivalente que permite integrar varias armas en un mismo soporte.
M2 HEAVY MACHINE GUN / MK19 MOD.3 Lanzagranadas
Puede incorporar diferentes soportes adaptador para M240, M249, MG5, PKM o MINIMI.
CARACTERÍSTICAS
3 posibilidades de montaje en plataforma
- Adaptador A-Frame para vehículo
- Pinzote para base Mk16
- Cono Tipo G3 según AEP-4796
Equipado con sistema de amortiguación para la reducción del retroceso de la ametralladora M2 mejorando la precisión.
Movilidad del sistema
- Elevación +50º
- Depresión -25º
Freno de fricción de elevación en cualquier posición.
Sistema de bloqueo de elevación en varias posiciones fijas para transporte
- Nivel 0º
- Elevación: +30º
- Depresión: -18º
Equipado con sistema de bloqueo de giro en azimut ajustable a 360º
Sistema de soporte de caja de munición único que da servicio a
- 40 x 53mm / 32 cartuchos (caja PA120)
- 12,7 x 99mm / 100 cartuchos (caja M2A1)
- 7,62 x 51mm / 200 cartuchos (caja M19A1)
Tiene varias posiciones de bloqueo según el tipo de munición.
Material
Acero de alto límite elástico S700MC. Menor peso, mejores propiedades mecánicas y mayor resistencia al desgaste.
* Acero Inoxidable opcional. Consúltenos.
Peso
16Kg + 5Kg Soporte munición.
Pintado en negro con pintura al polvo con alta resistencia a la corrosión (posibilidad de otros colores).
Compuesto por
- Cuna M21
- Soporte multipropósito para cajas de munición M2, MK19 y M240

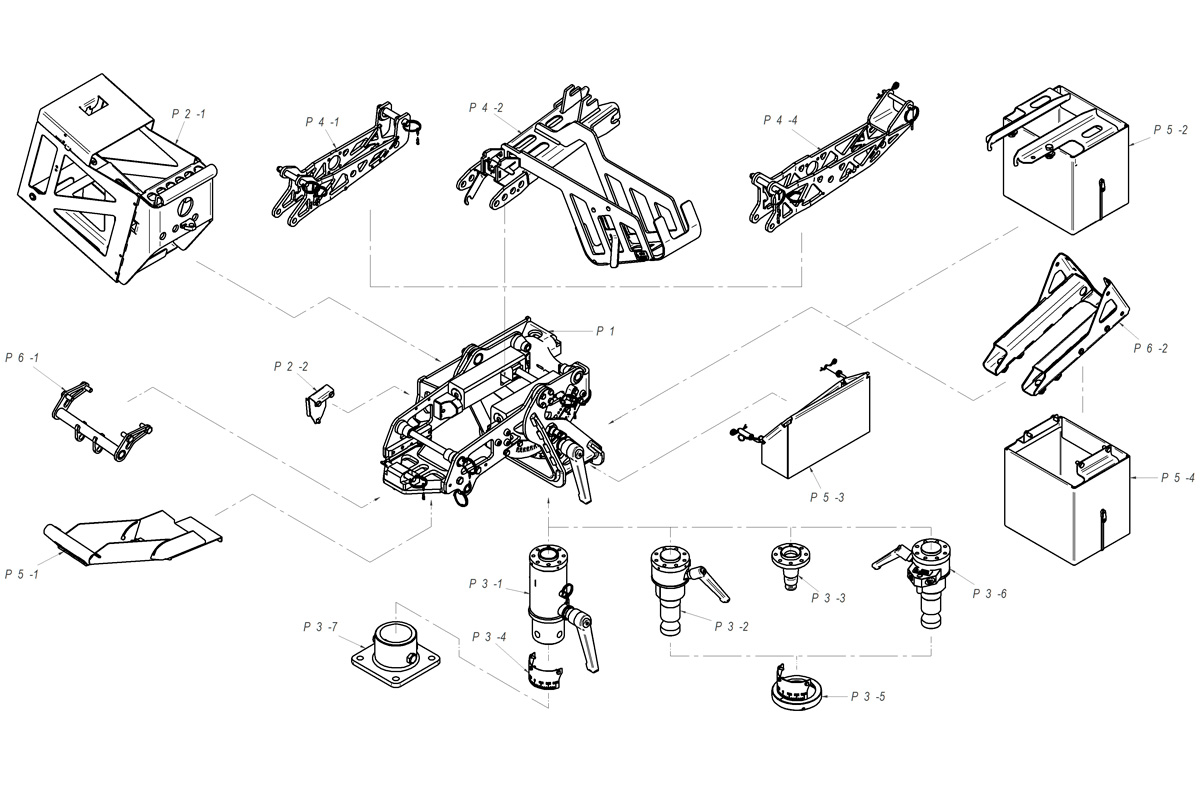

COMPONENTES Y ACCESORIOS
REF: P 1
Código Técnico: 13.18.P.10
M21 AFUSTE PESADO UNIVERSAL
AFUSTE M21 PARA M2 Y LANZA GRANADAS MK19
REF: P 21
Código Técnico: 13.18.P.20

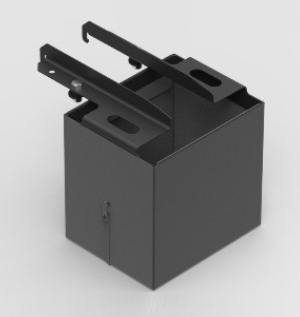

M2/MK19/M240 AMMO CAN HOLDER
SOPORTE MULTIUSO PARA CAJAS DE MUNICIÓN DE M2A1, PA120 Y M19A1
REF: P 22
Código Técnico: 13.18.P.21

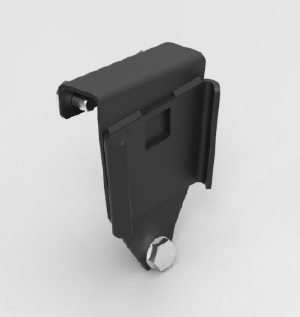

M249 AMMO BOX HOLDER
SOPORTE MULTIUSO PARA CAJAS DE MUNICIÓN DE M2A1, PA120 Y M19A1

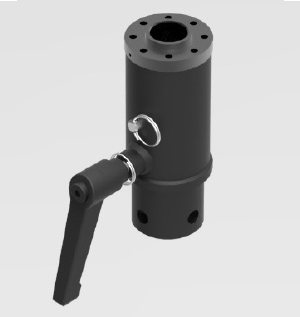

REF: P 31
Código Técnico: 13.18.P.32
SOPORTE GIRATORIO CON BLOQUEO DE GIRO
SOPORTE GIRATORIO PARA PLATAFORMA TERRESTRE
REF: P 32
Código Técnico: 13.18.P.31

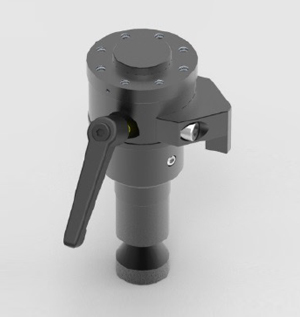

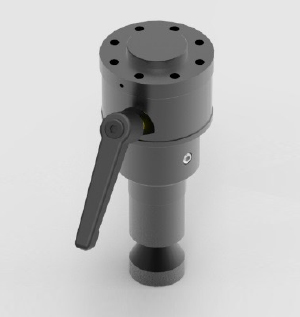

PINZOTE GRANDE CON BLOQUEO DE GIRO
CONO STANDARD OTAN PARA PLATAFORMAS NAVALES

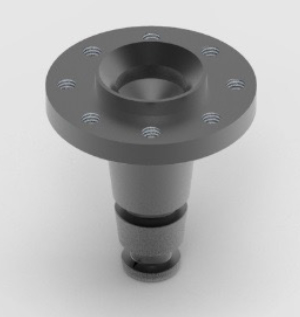

REF: P 33
Código Técnico: 13.18.P.30
PINZOTE PEQUEÑO M3/G3
CONO M3/G3 STANDARD OTAN
REF: P 34
Código Técnico: 13.18.P.50

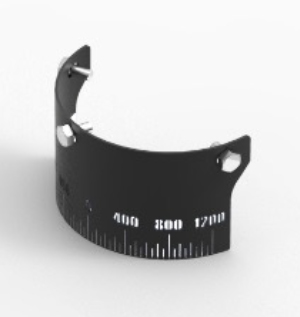

INDICADOR DE GRADOS PARA SOPORTE GIRATORIO
INDICADOR DE GRADOS PARA SOPORTE GIRATORIO PARA PLATAFORMA TERRESTRE
REF: P 35
Código Técnico: 13.18.P.51

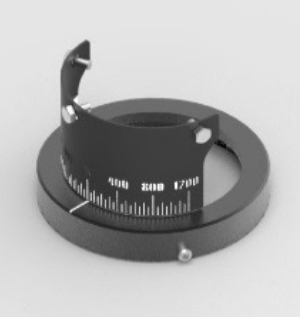

INDICADOR DE GRADOS PARA PINZOTE DE GIRO
POSICIONADOR DE GRADOS PARA PINZOTE GRANDE
REF: P 36
Código Técnico: 13.18.P.33
PINZOTE GRANDE CON LIMITADOR DE GIRO
CONO STANDARD OTAN PARA PLATAFORMAS NAVALES
REF: P 37
Código Técnico: 13.18.B.10

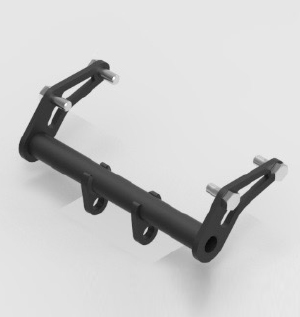

SOPORTE ADAPTADOR PARA SOPORTE GIRATORIO
SOPORTE PARA INSTALAR SOPORTE GITAORIO EN VEHÍCULOS U OTRAS PLATAFORMAS
REF: P 41
Código Técnico: 13.18.P.40

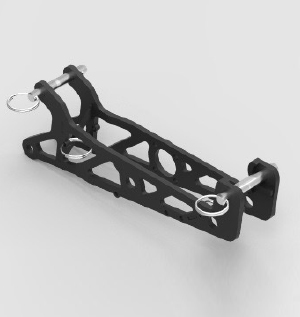

M21 SOPORTE ADAPTADOR PARA FN MAG, FN MINIMI y equivalentes
REF: P 42
Código Técnico: 13.18.P.42
M21 SOPORTE ADAPTADOR PARA PKM
REF: P 44
Código Técnico: 13.18.P.44

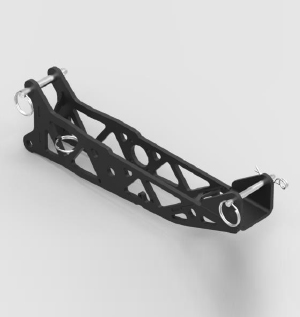

M21 SOPORTE ADAPTADOR PARA MG4
REF: P 51
Código Técnico: 13.18.P.52

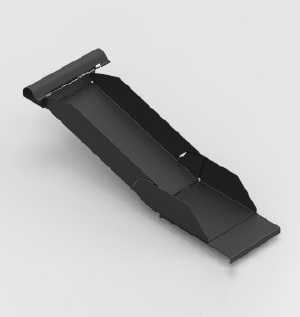

M21 RAMPA PARA RECOGIDA DE VAINAS
REF: P 52
Código Técnico: 13.18.B.53

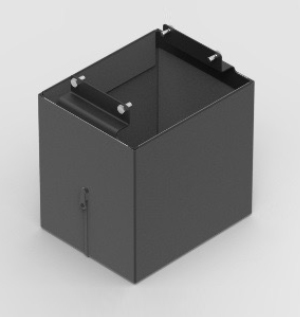

M21 BOLSA FRONTAL PARA RECOGIDA DE VAINAS

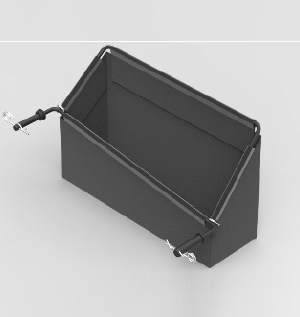

REF: P 53
Código Técnico: 13.18.P.54
M21 BOLSA LATERAL PARA RECOGIDA DE GRAPAS Y VAINAS
REF: P 54
Código Técnico: 13.18.P.62

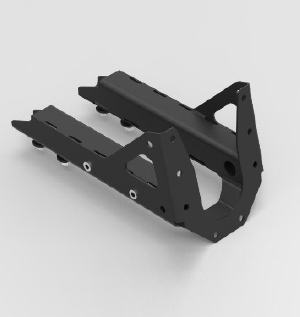

M21 BOLSA FRONTAL DE RECOGIDA DE VAINAS PARA SOPORTE ESCUDO FRONTAL
REF: P 61
Código Técnico: 13.18.P.66
T/E ADAPTOR
